Description
HTE Boxing Machine Circuit Kit is a complete, ready-to-install electronics package for building or repairing a coin or punch-based boxing game machine. The kit is assembled in Bangladesh by HTE Bangladesh and comes with the main motherboard, score displays, sound module, Bluetooth amplifier, speakers, power supply and punch sensor, so you do not need to source each part separately.
If you are looking for a reliable boxing machine circuit price in BD with local support, this kit gives you everything needed to get a boxing machine running.
Key Features

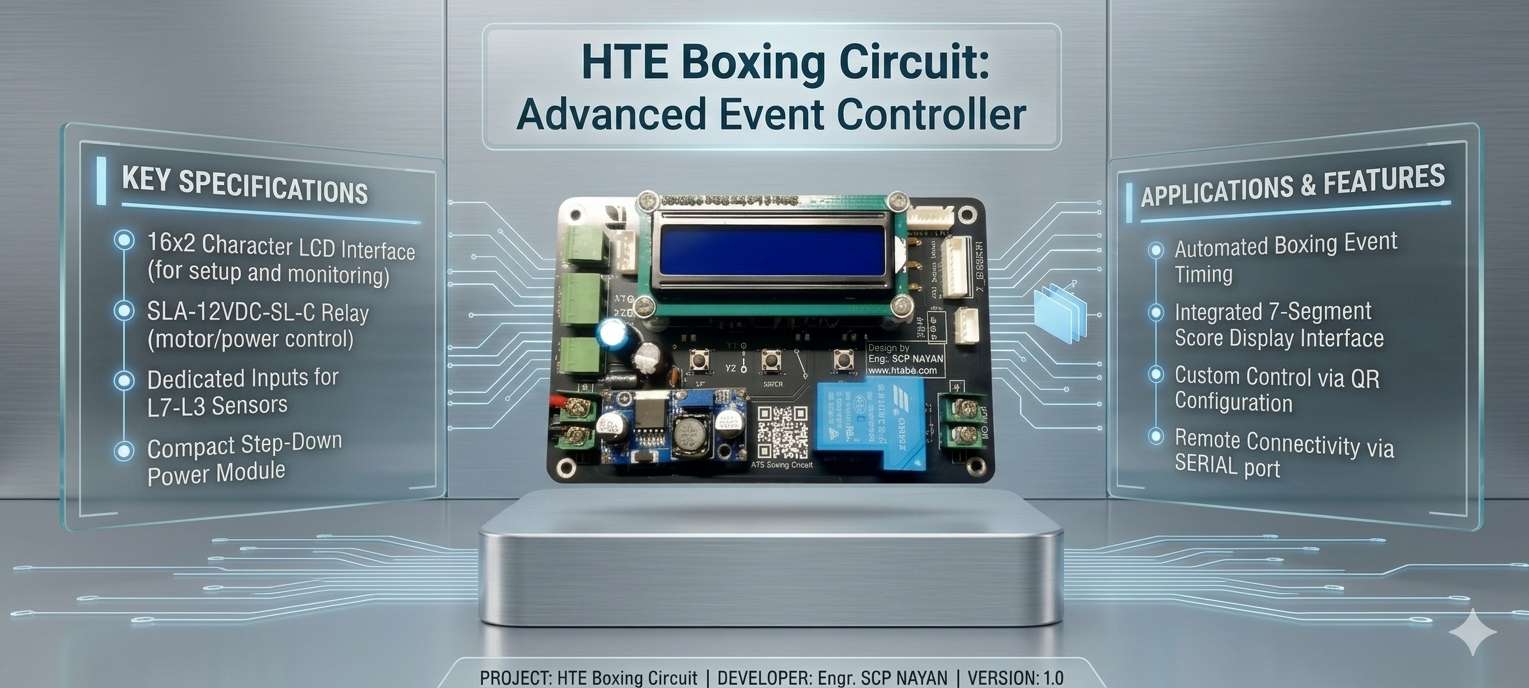

- Main Motherboard (HTE Boxing Circuit – Advanced Event Controller): the central controller that handles sensor input, scoring, timing, display and sound.
- 16×2 character LCD for setup and monitoring.
- SLA-12VDC-SL-C relay on board for motor or power control.
- Compact step-down power module on the motherboard.
- Sensor input terminals for the PNP proximity sensor.
- Push-button controls on the board for setup.
- Serial port header for connectivity.
- 4-digit 7-segment display module for clear, bright score display.
- MAX7219 dot matrix display (8×128 pixel) for scrolling text and animation.
- JQ6500 sound module for punch, game, and result sound effects.
- ZK-MT21 2.1 channel Bluetooth amplifier with 2 speakers and a 6 inch speaker for loud, clear sound.
- 12V 20A SMPS power supply for stable power to the whole system.
What’s Included in the Box
| No. | Item | Qty |
|---|---|---|
| 1 | HTE Boxing Circuit Main Motherboard | 1 |
| 2 | 4 Digit 7-Segment Display Module | [1] |
| 3 | MAX7219 8×128 Pixel Dot Matrix Display | 1 |
| 4 | JQ6500 Sound Module | 1 |
| 5 | ZK-MT21 2.1 Channel Bluetooth Amplifier Module | 1 |
| 6 | Speaker (small) | 2 |
| 7 | 12V 20A SMPS Power Supply | 1 |
| 8 | 6 Inch Speaker | [1] |
| 9 | PNP Proximity Sensor (Normally Open) | [1] |
| 10 | Push Switch (for Reset) | [1] |
| 11 | Display Glass | [1] |
Technical Specifications
| Product Name | HTE Boxing Machine Circuit Kit |
|---|---|
| Brand | HTE Bangladesh |
| Controller Board | HTE Boxing Circuit – Advanced Event Controller (Version 1.0) |
| Board Display | 16×2 Character LCD |
| Relay | SLA-12VDC-SL-C |
| Score Display | 4 Digit 7-Segment Module |
| Graphic Display | MAX7219 Dot Matrix, 8×128 Pixel |
| Sound Module | JQ6500 |
| Audio | ZK-MT21 2.1 Channel Bluetooth Amplifier, 2 speakers + 6 inch speaker |
| Sensor | PNP Proximity Sensor, Normally Open (NO) |
| Power Supply | 12V DC, 20A SMPS |
| Connectivity | Serial port |
| Assembly | Assembled in Bangladesh |
| Warranty | [12 months] |
Applications
- Coin-operated and punch-type arcade boxing machines
- Amusement parks, game zones, shopping malls and fun centers
- Boxing machine repair and replacement of a faulty control board
- Custom boxing and reaction game projects
- Event and promotional booths
Why Buy from HTE Bangladesh?
- Complete kit: all key parts in one package.
- Locally assembled and supported in Bangladesh.
- Easy to install: clearly marked terminals for sensor and power.
- Reliable power: 12V 20A SMPS suitable for display, amplifier and relay load.
- Technical support from the HTE engineering team.
Frequently Asked Questions (FAQ)
What is the price of the Boxing Machine Circuit Kit in Bangladesh?
The price of the HTE Boxing Machine Circuit Kit is [BDT 35000]. Please contact us for bulk or dealer pricing.
Is this kit suitable for repairing an existing boxing machine?
Yes. You can replace the faulty control board, displays, sound module or power supply with the matching items from this kit.
Does the kit include a sensor?
Yes. A PNP proximity sensor (normally open) is included for punch detection.
Can I play music through Bluetooth?
The ZK-MT21 amplifier module supports Bluetooth, so you can connect a phone for audio. [Confirm: game sound is played by the JQ6500 module.]
Do you provide warranty and support?
Yes, the kit comes with [12-month] warranty and technical support from HTE Bangladesh.
Do you deliver all over Bangladesh?
[Yes, we deliver nationwide by courier. Delivery time: 2-3 days.]
HTE Boxing Machine Circuit Kit – বাংলাদেশে সম্পূর্ণ বক্সিং মেশিন কন্ট্রোলার সেট
HTE Boxing Machine Circuit Kit হলো বক্সিং গেম মেশিন তৈরি বা মেরামতের জন্য একটি সম্পূর্ণ ইলেকট্রনিক্স প্যাকেজ। HTE Bangladesh এর তৈরি এই কিটে মেইন মাদারবোর্ড, স্কোর ডিসপ্লে, সাউন্ড মডিউল, ব্লুটুথ অ্যামপ্লিফায়ার, স্পিকার, পাওয়ার সাপ্লাই ও সেন্সর একসাথে পাবেন, তাই আলাদা আলাদা পার্টস খুঁজতে হবে না।
বাংলাদেশে বক্সিং মেশিন সার্কিটের দাম ও লোকাল সাপোর্ট খুঁজলে এই কিটটি আপনার জন্য একটি নির্ভরযোগ্য সমাধান।
প্রধান বৈশিষ্ট্য
- মেইন মাদারবোর্ড (HTE Boxing Circuit): সেন্সর ইনপুট, স্কোরিং, টাইমিং, ডিসপ্লে ও সাউন্ড নিয়ন্ত্রণ করে।
- 16×2 LCD: সেটআপ ও মনিটরিংয়ের জন্য।
- SLA-12VDC-SL-C রিলে: মোটর বা পাওয়ার কন্ট্রোলের জন্য।
- Step-down পাওয়ার মডিউল: বোর্ডেই লাগানো।
- সেন্সর ইনপুট টার্মিনাল: PNP প্রক্সিমিটি সেন্সরের জন্য।
- Serial port: সংযোগের জন্য।
- 4 ডিজিট 7-সেগমেন্ট ডিসপ্লে: উজ্জ্বল ও স্পষ্ট স্কোর দেখানোর জন্য।
- MAX7219 ডট ম্যাট্রিক্স ডিসপ্লে (8×128): স্ক্রলিং টেক্সট ও অ্যানিমেশনের জন্য।
- JQ6500 সাউন্ড মডিউল: পাঞ্চ ও গেমের সাউন্ড ইফেক্টের জন্য।
- ZK-MT21 2.1 চ্যানেল ব্লুটুথ অ্যামপ্লিফায়ার: ২টি স্পিকার ও ৬ ইঞ্চি স্পিকারসহ জোরালো সাউন্ড।
- 12V 20A SMPS: পুরো সিস্টেমের জন্য স্থিতিশীল পাওয়ার।
বক্সে যা যা পাবেন
- মেইন মাদারবোর্ড
- 4 ডিজিট 7-সেগমেন্ট ডিসপ্লে মডিউল
- MAX7219 8×128 পিক্সেল ডট ম্যাট্রিক্স ডিসপ্লে
- JQ6500 সাউন্ড মডিউল
- ZK-MT21 2.1 চ্যানেল ব্লুটুথ অ্যামপ্লিফায়ার মডিউল
- ২টি স্পিকার
- 12V 20A SMPS পাওয়ার সাপ্লাই
- ৬ ইঞ্চি স্পিকার
- PNP প্রক্সিমিটি সেন্সর (NO)
- রিসেটের জন্য পুশ সুইচ
- ডিসপ্লে গ্লাস
কোথায় ব্যবহার করবেন
- কয়েন বা পাঞ্চ-টাইপ আর্কেড বক্সিং মেশিন
- অ্যামিউজমেন্ট পার্ক, গেম জোন, শপিং মল ও ফান সেন্টার
- নষ্ট বক্সিং মেশিনের কন্ট্রোল বোর্ড বদলানো বা মেরামত
- কাস্টম বক্সিং ও রিঅ্যাকশন গেম প্রজেক্ট
- ইভেন্ট ও প্রমোশনাল বুথ
কেন HTE Bangladesh থেকে কিনবেন?
- এক প্যাকেজে সব প্রয়োজনীয় পার্টস
- বাংলাদেশে অ্যাসেম্বল করা ও লোকাল সাপোর্ট
- সহজ ইনস্টলেশন, টার্মিনাল চিহ্নিত করা
- HTE ইঞ্জিনিয়ারিং টিমের টেকনিক্যাল সহায়তা
- ওয়ারেন্টি: [12 মাস]
সচরাচর জিজ্ঞাসা (FAQ)
বাংলাদেশে Boxing Machine Circuit Kit এর দাম কত?
এই কিটের দাম [৳ 35000]। পাইকারি বা ডিলার প্রাইসের জন্য আমাদের সাথে যোগাযোগ করুন।
পুরনো বক্সিং মেশিন মেরামতে কি এটা ব্যবহার করা যাবে?
হ্যাঁ, নষ্ট কন্ট্রোল বোর্ড, ডিসপ্লে, সাউন্ড মডিউল বা পাওয়ার সাপ্লাই এই কিটের পার্টস দিয়ে বদলাতে পারবেন।
কিটের সাথে সেন্সর আছে কি?
হ্যাঁ, পাঞ্চ ডিটেকশনের জন্য একটি PNP প্রক্সিমিটি সেন্সর (NO) দেওয়া আছে।
সারা দেশে ডেলিভারি দেন কি?
[হ্যাঁ, কুরিয়ারের মাধ্যমে সারা বাংলাদেশে ডেলিভারি দেওয়া হয়। সময়: __ দিন।]
অর্ডার বা বিস্তারিত জানতে যোগাযোগ করুন: HTE Bangladesh – www.htebd.com | ফোন/WhatsApp: [01709959967]
