Description
বক্সিং গেম মেশিন Proximity Sensor কেন লাগে?
শপিং মল, বিনোদন পার্ক বা গেম জোনে যে বক্সিং পাঞ্চ মেশিন দেখা যায় — যেখানে ঘুষি মারলে স্কোর বোর্ডে নম্বর উঠে — সেই মেশিনের সবচেয়ে গুরুত্বপূর্ণ পার্টটি হলো Proximity Sensor।
মেশিনের ভেতরে পাঞ্চিং প্যাডের পেছনে একটি মেটাল প্লেট বা আর্ম থাকে। কেউ যখন প্যাডে ঘুষি মারে, তখন সেই মেটাল পার্টটি সেন্সরের দিকে এগিয়ে আসে। সেন্সর সেটা ডিটেক্ট করে কন্ট্রোলারকে সিগন্যাল দেয়, এবং তখন মেশিন স্কোর হিসাব করে ডিসপ্লেতে দেখায়।
সেন্সর ছাড়া বক্সিং গেম মেশিন কোনো পাঞ্চই বুঝতে পারে না।

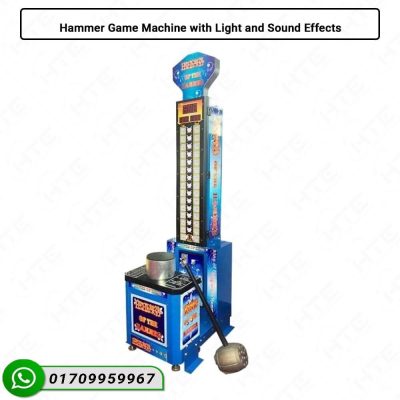

একইভাবে হ্যামার গেম মেশিনে (যেখানে হাতুড়ি দিয়ে বেস প্যাডে আঘাত করলে স্কোর উঠে) সেন্সর র্যাম বা স্ট্রাইকার পার্টের মুভমেন্ট ডিটেক্ট করে এবং হিট কাউন্ট করে।
কীভাবে কাজ করে এই সেন্সর?
Inductive Proximity Sensor কোনো ধাতব (metal) বস্তু কাছে এলে — কোনো স্পর্শ ছাড়াই — সেটা বুঝতে পারে। এটি একটি ইলেক্ট্রোম্যাগনেটিক ফিল্ড তৈরি করে। যখন মেটাল পার্ট ১০mm দূরত্বের মধ্যে আসে, ফিল্ড পরিবর্তন হয় এবং সেন্সর Output সিগন্যাল পাঠায়।
বক্সিং গেম মেশিনে ব্যবহার: প্যাডের পেছনে স্প্রিং-লোডেড মেটাল আর্ম বা প্লেট থাকে। পাঞ্চ করলে সেটা সেন্সরের কাছে আসে → সেন্সর সিগন্যাল দেয় → কন্ট্রোলার পাঞ্চের ইম্প্যাক্ট মাপে → স্কোর বোর্ডে নম্বর ওঠে।
হ্যামার গেম মেশিনে ব্যবহার: হাতুড়ি দিয়ে আঘাত করলে স্ট্রাইকার মেটাল পার্ট নিচে নামে → সেন্সর ডিটেক্ট করে → কন্ট্রোলার ফোর্স ক্যালকুলেট করে → LED স্কোর ডিসপ্লেতে রেজাল্ট দেখায়।
Omron E2E-X10ME1 — টেকনিক্যাল স্পেসিফিকেশন
| স্পেসিফিকেশন | বিবরণ |
|---|---|
| মডেল | E2E-X10ME1 |
| ব্র্যান্ড | Omron (Japan) |
| Sensing Distance | 10mm |
| Output Type | PNP Normally Open (NO) |
| Supply Voltage | DC 10V – 30V |
| Output Current | 300mA (Max) |
| Body Diameter | M18 |
| Body Length | 65mm |
| Wiring | 3-Wire |
| Wire Color | Brown (VCC) / Blue (GND) / Black (Output) |
| Cable Length | 1 মিটার High-Flex Cable |
| LED Indicator | লাল LED (অপারেটিং স্ট্যাটাস) |
| Body Material | Stainless Steel + Plastic Sensing Face |
| Thread Type | M18 |
| Origin | Japan / Omron |
| SKU | HTE10875 |
| মূল্য | ৳ ৪৫০ |
কোন কোন গেম ও আর্কেড মেশিনে এই Sensor ব্যবহার হয়?
আর্কেড গেম মেশিন:
- Boxing Punch Machine — পাঞ্চ ডিটেকশন ও স্কোর কাউন্টিং
- Hammer Strike Game Machine — হিট ফোর্স ডিটেকশন
- Strength Tester Machine — মেটাল স্ট্রাইকার পজিশন সেন্সিং
- Arcade Redemption Machine — মুভিং পার্ট পজিশন ডিটেকশন
- Coin-Operated Game Machine — মেকানিক্যাল পার্ট সেন্সিং
ইন্ডাস্ট্রিয়াল ও অন্যান্য ব্যবহার:
- Conveyor Belt — অবজেক্ট কাউন্টিং ও ট্র্যাকিং
- Hydraulic Press / Power Press — র্যাম পজিশন সেন্সিং
- CNC Machine — লিমিট সুইচ হিসেবে ব্যবহার
- PLC Automation Panel — ডিজিটাল ইনপুট সিগন্যাল সোর্স
- Garments & Packaging Machine — পার্ট ডিটেকশন
ওয়্যারিং গাইড — কীভাবে সংযোগ দেবেন
Omron E2E-X10ME1 সেন্সরে ৩টি তার আছে:
| তারের রং | সংযোগ |
|---|---|
| 🟤 Brown (বাদামি) | পজিটিভ পাওয়ার (+VCC) — DC 10–30V |
| 🔵 Blue (নীল) | নেগেটিভ / গ্রাউন্ড (GND / 0V) |
| ⚫ Black (কালো) | Output সিগন্যাল — গেম কন্ট্রোলার বা PLC ইনপুটে |
টিপস: বক্সিং গেম মেশিনের কন্ট্রোলার বোর্ডে সংযোগ দেওয়ার সময় Black তারটি Digital Input পোর্টে লাগান। Brown ও Blue তার পাওয়ার সাপ্লাইতে দিন। সেন্সরের LED জ্বললে বুঝবেন সংযোগ সঠিক হয়েছে।
কেন Omron ব্র্যান্ড বেছে নেবেন?
আর্কেড গেম মেশিনে সস্তা চাইনিজ সেন্সর ব্যবহার করলে অল্প দিনেই নষ্ট হয়ে যায় — প্রতিদিন শত শত পাঞ্চের কম্পন সহ্য করতে পারে না। সেন্সর নষ্ট হলে পুরো মেশিন বন্ধ, ব্যবসার ক্ষতি।
Omron-এর সুবিধা:
- ✅ জাপানি মান ও নির্ভরযোগ্যতা
- ✅ উচ্চ কম্পন ও বারবার ইম্প্যাক্টেও টেকসই
- ✅ তাপমাত্রা, ধুলো এবং আর্দ্রতায়ও নির্ভরযোগ্য
- ✅ দীর্ঘস্থায়ী — বছরের পর বছর রক্ষণাবেক্ষণ ছাড়াই চলে
- ✅ যেকোনো গেম কন্ট্রোলার, PLC বা Arduino-র সাথে সহজে কানেক্ট হয়
❓ প্রশ্ন ও উত্তর (FAQ) — বক্সিং ও হ্যামার গেম মেশিন অপারেটরদের জন্য
প্রশ্ন ১: আমার বক্সিং পাঞ্চ মেশিনে স্কোর উঠছে না — সেন্সর নষ্ট হলে কীভাবে বুঝবো?
উত্তর: সহজ পরীক্ষা — মেশিনের পাওয়ার অন করুন এবং হাত দিয়ে সেন্সরের সামনে ধাতব কিছু ধরুন। সেন্সরের LED জ্বললে সেন্সর ঠিক আছে, সমস্যা অন্য জায়গায়। LED না জ্বললে সেন্সর নষ্ট — Omron E2E-X10ME1 দিয়ে রিপ্লেস করুন।
প্রশ্ন ২: Omron E2E-X10ME1 দিয়ে কি আমার পুরনো বক্সিং মেশিনের সেন্সর রিপ্লেস করা যাবে?
উত্তর: বেশিরভাগ ক্ষেত্রেই যাবে। পুরনো সেন্সরের গায়ে মডেল নম্বর দেখুন — M18 PNP লেখা থাকলে Omron E2E-X10ME1 সরাসরি লাগাতে পারবেন। এটি M18 সাইজের PNP NO টাইপ সেন্সর।
প্রশ্ন ৩: পাঞ্চ মেশিনে সেন্সর কতদিন পরপর বদলাতে হয়?
উত্তর: সাধারণ মানের সেন্সর ৬ মাস থেকে ১ বছরে নষ্ট হয়। কিন্তু Omron E2E-X10ME1 সঠিকভাবে ইন্সটল করলে ৩–৫ বছর বা তারও বেশি সময় টেকে। আর্কেড মেশিনে প্রতিদিন অনেক ইম্প্যাক্ট হওয়ায় সেন্সর মাউন্টিং মাঝে মাঝে চেক করুন।
প্রশ্ন ৪: পাঞ্চ করলে সেন্সরের LED জ্বলে কিন্তু স্কোর উঠছে না — কেন?
উত্তর: LED জ্বললে মানে সেন্সর ঠিকমতো ডিটেক্ট করছে। সমস্যা Output ওয়্যারিংয়ে। চেক করুন:
- Black তার (Output) কন্ট্রোলারের সঠিক Input পোর্টে লাগানো আছে কিনা
- কন্ট্রোলারের COM পোর্ট GND-এ কানেক্ট আছে কিনা (PNP সেন্সরের জন্য জরুরি)
- কন্ট্রোলার বোর্ড PNP Input সাপোর্ট করে কিনা
প্রশ্ন ৫: হ্যামার গেম মেশিনে কি এই সেন্সর ব্যবহার করা যাবে?
উত্তর: হ্যাঁ। হ্যামার মেশিনে হাতুড়ির আঘাতে যে মেটাল স্ট্রাইকার নিচে নামে, সেটার পজিশন ডিটেক্ট করতে এই সেন্সর ব্যাপকভাবে ব্যবহৃত হয়। মেশিনের কম্পনের কারণে সেন্সর মাউন্টিং ঢিলা হতে পারে, তাই মাঝে মাঝে টাইট করে নিন।
প্রশ্ন ৬: বক্সিং মেশিনে সেন্সর কতটা দূরত্বে সেট করতে হয়?
উত্তর: Omron E2E-X10ME1-এর সর্বোচ্চ Sensing Distance ১০mm। কিন্তু সেরা পারফরম্যান্সের জন্য সেন্সর থেকে মেটাল টার্গেটের দূরত্ব ৫ থেকে ৮mm রাখুন। এতে সেন্সর পাঞ্চ মিস করবে না এবং দীর্ঘদিন টিকবে।
প্রশ্ন ৭: মেশিনে পাঞ্চ করলে মাঝে মাঝে স্কোর ওঠে, মাঝে মাঝে ওঠে না — কারণ কী?
উত্তর: এই সমস্যার কারণ সাধারণত:
- সেন্সর ও মেটাল পার্টের দূরত্ব অনিয়মিত — মাউন্টিং ঢিলা হয়ে গেছে, টাইট করুন
- সেন্সর থেকে দূরত্ব ১০mm-এর বেশি হয়ে যাচ্ছে — সেন্সর একটু সামনে এগিয়ে দিন
- পাওয়ার সাপ্লাই ভোল্টেজ ড্রপ করছে — ভোল্টেজ মাপুন, ১০V-এর নিচে হলে কাজ করবে না
প্রশ্ন ৮: এই সেন্সর কি গেম মেশিনের কন্ট্রোলার বোর্ডে সরাসরি লাগানো যাবে?
উত্তর: হ্যাঁ, যদি কন্ট্রোলার বোর্ড PNP Input সাপোর্ট করে। বেশিরভাগ চাইনিজ আর্কেড গেম মেশিনের কন্ট্রোলার বোর্ড PNP সেন্সর সাপোর্ট করে। Arduino বা PLC দিয়েও সরাসরি কানেক্ট করা যায়।
প্রশ্ন ৯: একটি বক্সিং পাঞ্চ মেশিনে কয়টা সেন্সর থাকে?
উত্তর: সাধারণত একটি বক্সিং পাঞ্চ আর্কেড মেশিনে ১–২টি Proximity Sensor থাকে — একটি পাঞ্চ ডিটেকশনের জন্য, আরেকটি প্যাডের হোম পজিশন চেকের জন্য। হ্যামার মেশিনেও সাধারণত ১–২টি সেন্সর থাকে।
প্রশ্ন ১০: htebd.com থেকে অর্ডার করলে কতদিনে পাবো এবং ওয়ারেন্টি কতদিনের?
উত্তর: ঢাকার মধ্যে সাধারণত ১–২ কার্যদিবসে ডেলিভারি পাওয়া যায়। ঢাকার বাইরে ২–৪ কার্যদিবস লাগতে পারে। ১৫ দিনের ওয়ারেন্টি প্রযোজ্য — ম্যানুফ্যাকচারিং ডিফেক্ট পাওয়া গেলে এক্সচেঞ্জ করা হবে। বাল্ক অর্ডারের জন্য সরাসরি যোগাযোগ করুন।
প্রোডাক্ট তুলনা — কোন সেন্সর কোন কাজে?
| সেন্সর টাইপ | কী ডিটেক্ট করে | গেম মেশিনে ব্যবহার |
|---|---|---|
| Inductive (এই সেন্সর) | Metal / ধাতু | মেটাল স্ট্রাইকার, আর্ম, প্লেট ডিটেকশন |
| Capacitive | Metal + Plastic + Liquid | প্লাস্টিক পার্ট ডিটেকশন |
| Photoelectric | যেকোনো অবজেক্ট (আলোর মাধ্যমে) | দূর থেকে ডিটেকশন |
| Magnetic | শুধু Magnet | সিলিন্ডার পজিশন |
